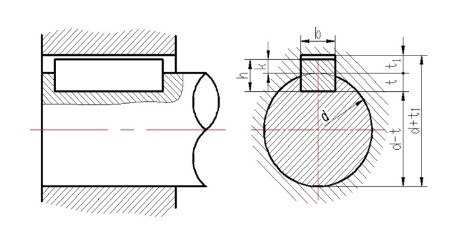

| 平鍵及鍵槽尺寸 | |||||||||||||||||
| 軸 | 鍵 | C或r | 鍵槽 | ||||||||||||||
| 公稱尺寸 | b | h | l | 寬度b | 深度 | 半徑R1 | |||||||||||
| 公稱尺寸 | 極限偏差 | 公稱尺寸 | 極限偏差 | 公稱尺寸 |
公稱 尺寸 |
極限偏差 | 軸t | 轂t1 | |||||||||
| d | b | （h9） | h | （h11） | L(h14） | 輕松鍵聯接 | 一般鍵聯接 | 較緊鍵聯接 |
公稱 尺寸 |
極限 偏差 |
公稱 尺寸 |
極限 偏差 |
|||||
| b | 軸（h9） | 轂(D10) | 軸（N9） | 轂(Js9) | 軸/轂(P9) | ||||||||||||
| 自6～8 | 2 |
0 -0.025 |
2 |
0 -0.06 |
6～20 | 0.16～0.25 | 2 |
+0.025 0 |
+0.060 +0.020 |
-0.004 -0.029 |
±0.0125 |
-0.006 -0.031 |
1.2 |
+0.1 0 |
1.0 |
+0.1 0 |
0.08 ～ 0.16 |
| ＞8～10 | 3 | 3 | 6～36 | 3 | 1.8 | 1.4 | |||||||||||
| ＞10～12 | 4 |
0 -0.030 |
4 |
0 -0.075 |
8～45 | 4 |
+0.030 0 |
+0.078 +0.030 |
0 -0.030 |
±0.015 |
-0.012 -0.042 |
2.5 | 1.8 | ||||
| ＞12～17 | 5 | 5 | 10～56 | 0.25～0.40 | 5 | 3.0 | 2.3 |
0.16 ～ 0.25 |
|||||||||
| ＞17～22 | 6 | 6 | 14～70 | 6 | 3.5 | 2.8 | |||||||||||
| ＞22～30 | 8 |
0 -0.036 |
7 |
0 -0.090 |
18～90 | 8 |
+0.036 0 |
+0.098 +0.040 |
0 -0.036 |
±0.018 |
-0.015 -0.051 |
4.0 |
+0.2 0 |
3.3 |
+0.2 0 |
||
| ＞30～38 | 10 | 8 | 22～110 | 0.40～0.60 | 10 | 5.0 | 3.3 |
0.25 ～ 0.40 |
|||||||||
| ＞38～44 | 12 |
0 -0.043 |
8 | 28～140 | 12 |
+0.043 0 |
+0.120 +0.050 |
0 -0.043 |
±0.0215 |
-0.018 -0.061 |
5.0 | 3.3 | |||||
| ＞44～50 | 14 | 9 | 36～160 | 14 | 5.5 | 3.8 | |||||||||||
| ＞50～58 | 16 | 10 | 45～180 | 16 | 6.0 | 4.3 | |||||||||||
| ＞58～65 | 18 | 11 |
0 -0.110 |
50～200 | 18 | 7.0 | 4.4 | ||||||||||
| ＞65～75 | 20 |
0 -0.052 |
12 | 56～220 | 0.60～0.80 | 20 |
+0.052 0 |
+0.149 +0.065 |
0 -0.052 |
±0.026 |
-0.022 -0.074 |
7.5 | 4.9 |
0.40 ～ 0.60 |
|||
| ＞75～85 | 22 | 14 | 63～250 | 22 | 9.0 | 5.4 | |||||||||||
| ＞85～95 | 25 | 14 | 70～280 | 25 | 9.0 | 5.4 | |||||||||||
| ＞95～110 | 28 | 16 | 80～320 | 28 | 10.0 | 6.4 | |||||||||||
| ＞110～130 | 32 |
0 -0.062 |
18 | 90～360 | 32 |
+0.062 0 |
+0.180 +0.080 |
0 -0.062 |
±0.031 |
-0.026 -0.088 |
11.0 | 7.4 | |||||
| ＞130～150 | 36 | 20 |
0 -0.130 |
100～400 | 1.0～1.2 | 36 | 12.0 |
+0.3 0 |
8.4 |
+0.3 0 |
0.70 ～ 1.0 |
||||||
| ＞150～170 | 40 | 22 | 100～400 | 40 | 13.0 | 9.4 | |||||||||||
| ＞170～200 | 45 | 25 | 110～450 | 45 | 15.0 | 10.4 | |||||||||||
| ＞200～230 | 50 | 28 | 125～500 | 50 | 17.0 | 11.4 | |||||||||||
| ＞230～260 | 56 |
0 -0.074 |
32 |
0 -0.160 |
140～500 |
1.6 ～ 2.0 |
56 |
+0.074 0 |
+0.220 +0.100 |
0 -0.074 |
±0.037 |
-0.032 -0.106 |
20.0 | 12.4 |
1.2 ～ 1.6 |
||
| ＞260～290 | 63 | 32 | 160～500 | 63 | 20.0 | 12.4 | |||||||||||
| ＞290～330 | 70 | 36 | 180～500 | 70 | 22.0 | 14.4 | |||||||||||
| ＞330～380 | 80 | 40 | 200～500 |
2.5 ～ 3.0 |
80 | 25.0 | 15.4 | ||||||||||
| ＞380～440 | 90 |
0 -0.087 |
45 | 220～500 | 90 |
+0.087 0 |
+0.260 +0.120 |
-0 -0.087 |
±0.0435 |
-0.037 -0.124 |
28.0 | 17.4 |
2.0～ 2.5 |
||||
| ＞440～500 | 100 | 50 | 250～500 | 100 | 31.0 | 19.5 | |||||||||||
